Descrição

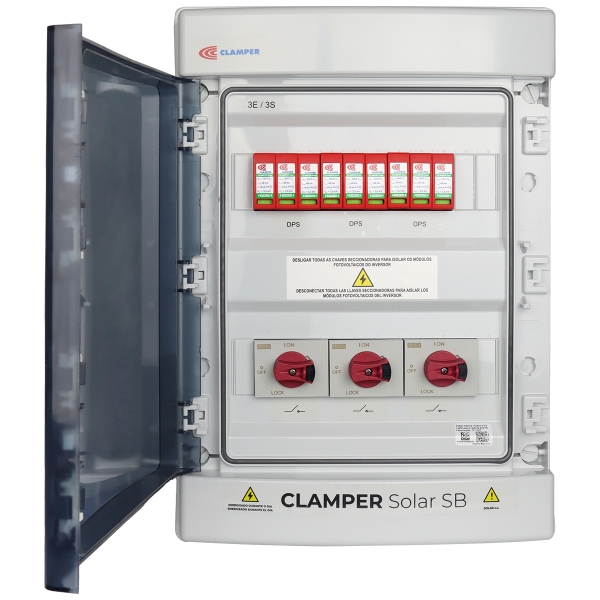

Caixa de junção (String Box), equipada com Dispositivos de Proteção contra Surtos CLAMPER Solar e dispositivos de interrupção e seccionamento do circuito entre o módulo fotovoltaico e o inversor.
Características
Possibilidade de conexão de até três séries fotovoltaicas (PV Strings);
Três saídas comutadas com circuitos independentes em um único painel;
Adequado para uso externo.
Principais aplicações
Proteção, interrupçã e seccionamento de sistemas fotovoltaicos.

Características Técnicas
CLAMPER Solar SB 1040 32A 3E/3S P24
Nº de entradas DC 3
Nº de saídas DC 3
Entrada DC
Corrente máxima por entrada * 32A
Conexão dos cabos de entrada (+/-) - Diretamente nos bornes
Seção dos cabos ** mm² 4 até 6

Prensa-cabos - M16

Saída DC
Conexão dos cabos de saída (+/-) - Diretamente no interruptor-seccionador
Seção dos cabos ** mm² 4 a 6
Prensa-cabos - M16

Aterramento
Conexão do cabo de aterramento - Diretamente no borne
Seção do cabo** mm² 6 a 10
Prensa-cabos - M16
Invólucro
Peso aproximado kg 4,2
Dimensões mm 436 x 310 x 148 (C x L x A)

Grau de proteção - IP 65
Material - ABS com proteção UV

Norma aplicável - EN 50539-11 (Certificado UL-BR19.1204)
Classe de proteção - II
Tecnologia de proteção - Varistor de Óxido Metálico (MOV)
Modos de proteção - L+/PE, L-/PE (modo comun), L+/L- (modo diferencial)
Nível de proteção - Up kV 5,0
Tempo de resposta típico ns <25
Tensão máxima de operação continua - UCPV VDC 1040
Corrente de descarga nominal @ 8/20 µs - IN kA 18
Corrente de descarga máxima @ 8/20 µs - IMÁX kA 40
Corrente de descarga total @ 8/20 µs - ITOTAL kA 40
Indicação de proteção em serviço - Local , através de bandeirola (Verde - SERVIÇO, Vermelho - DEFEITO)
Seção de condutores de conexão elétrica mm² 4 - 25
Torque do parafuso de conexão elétrica Nm 3,2 ± 5%
Grau de proteção - IP20
Características Técnicas Unidade Dispositivo interruptor-seccionador
Norma aplicável - IEC 60947-3
Número de pólos - 4
Corrente máxima @ UC
= 1.000 V A 32
Tensão nominal de isolamento - Ui VDC 1000
Tensão nominal de pulso - Uimp kV 8
Seção dos condutores * mm² 4 - 10
Torque dos bornes de conexão elétrica Nm 1,2 - 1,8
Grau de proteção - IP20
