Descrição

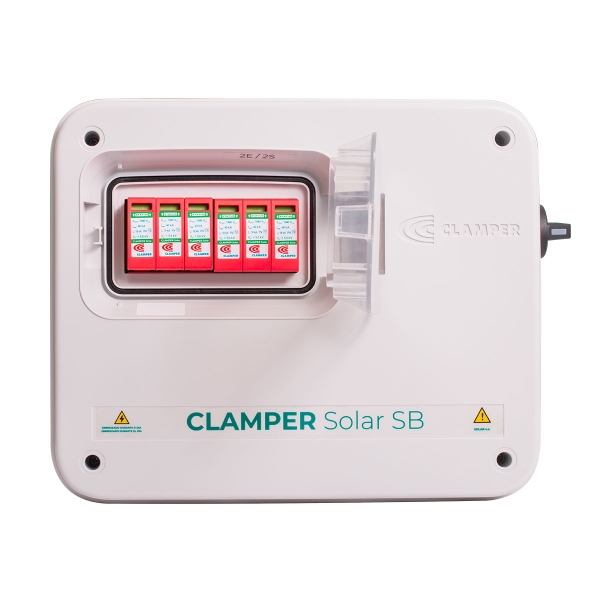

Caixa de junção (String Box), equipada com
Dispositivos de Proteção contra Surtos (DPS)
CLAMPER Solar, dispositivos de interrupção e seccionamento do ci rcui to ent re o módulo fotovoltaico e o inversor.
Características
Possibilidade de conexão de até duas séries fotovoltaicas (PV Strings);
Duas saídas comutadas com circuitos independentes em um único painel;
Adequado para uso externo.
Principal aplicação
Proteção, interrupção e seccionamento de sistemas fotovoltaicos

Número de entradas DC - 2
Número de saídas DC - 2
Tensão máxima de operação VDC 1040
Entrada
Corrente máxima por entrada* A 32
Conexão dos cabos de entrada - Diretamente nos bornes
Seção dos cabos** mm² 4 a 6
Saída
Conexão dos cabos de saída - Diretamente nos bornes
Seção dos cabos** mm² 4 a 6
Aterramento
Conexão do cabo de aterramento - Diretamente nos bornes
Seção do cabo** mm² 6 a 10
Invólucro
Peso aproximado kg 2,3
Dimensões mm 308,3 x 253,3 x 112,5 (C x A x P)
Grau de proteção - IP65
Material do invólucro - Policarbonato com proteção UV
Prensa-cabo
Modelo - Plástico - M16
Diâmetro externo do cabo mm 4,0 a 8,0
Torque N.m 1,0 a 1,5

Características técnicas Unidade DPS CLAMPER Solar
Normas aplicáveis - EN 50539-11 (Certificado UL-BR 19.1204) / ABNT NBR IEC 61643-31
Classe de proteção - II
Tecnologia de proteção - Varistor de Óxido Metálico (MOV)
Modos de proteção - L+ / PE, L- / PE (modo comum), L+ / L- (modo diferencial)
Nível de tensão de proteção - Up kV 3,5
Tempo de reposta típico ns < 25
Tensão máxima de operação contínua - UCPV VDC 1040
Corrente nominal de descarga @ 8/20 µs - In kA 18
Corrente máxima de descarga @ 8/20 µs - Imáx kA 40
Corrente total de descarga @ 8/20 µs - ITotal kA 40
Indicação de proteção em serviço - Local, através de bandeirola (Verde - SERVIÇO, Vermelho - DEFEITO)
Seção dos condutores de conexão elétrica mm² 4 a 25
Torque dos parafusos de conexão elétrica N.m 3,2 ± 5%
Grau de proteção - IP20
Interruptor-seccionador
Norma aplicável - IEC 60947-3
Número de polos - 4
Corrente máxima @ UDC = 1.000 V A 32
Tensão de isolamento - Ui VDC 1000
Tensão nominal de pulso - Uimp kV 8
Seção dos condutores*** mm² 2,5 a 10
Torque do parafuso da conexão elétrica N.m 1,2 a 1,8
Grau de proteção - IP20
