Descrição

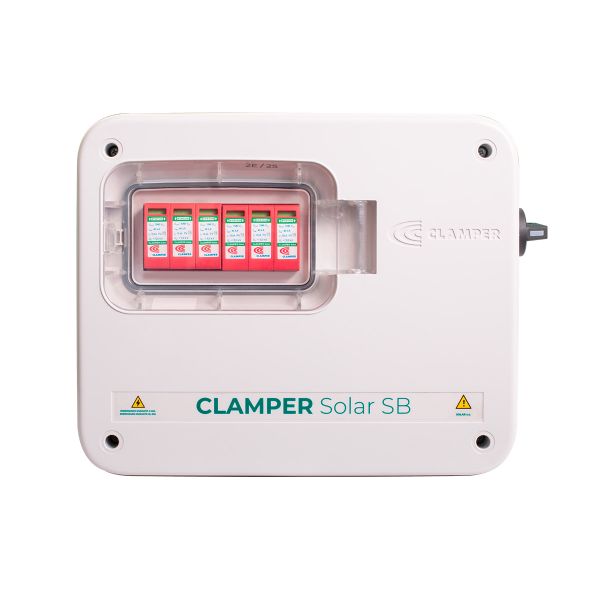

Caixa de junção (String Box), equipada com Dispositivos de Proteção contra Surtos (DPS) CLAMPER Solar, dispositivos de interrupção e seccionamento do circuito entre o módulo fotovoltaico e o inversor.
Características
Possibilidade de conexão de até duas séries fotovoltaicas (PV Strings); •Duas saídas comutadas com circuitos independentes em um único painel;
Adequado para uso externo.
Principal aplicação
Proteção, interrupção e seccionamento de sistemas fotovoltaicos.

Características técnicas
Número de entradas DC 2
Número de saídas DC 2
Tensão máxima de operação 1000V
Corrente máxima por entrada* 32A
Conexão dos cabos de entrada Diretamente nos bornes
Seção dos cabos** 4 a 6mm
Conexão dos cabos de saída Diretamente nos bornes
Seção dos cabos** 4 a 6mm
Conexão do cabo de aterramento Diretamente nos bornes
Seção do cabo 6 a 10 mm
Dimensões 308,3 x 253,3 x 112,5 (C x A x P)
Grau de proteção IP65
Material do invólucro
Policarbonato com proteção UV
Modelo Plástico - M16

Características Técnicas Unidade DPS CLAMPER Solar
Normas aplicáveis - ABNT IEC 61643-31
Classe de proteção - II
Tecnologia de proteção - Varistor de Óxido Metálico (MOV)
Modos de proteção - L+ / PE, L- / PE (modo comum), L+ / L- (modo diferencial)
Nível de tensão de proteção - Up kV 3.5
Tempo de reposta típico ns < 25
Tensão máxima de operação contínua - UCPV Vdc 1000
Corrente nominal de descarga @ 8/20 µs - In kA 18
Corrente máxima de descarga @ 8/20 µs - Imáx kA 40
Corrente total de descarga @ 8/20 µs - Itotal kA 40
Indicação de proteção em serviço - Local, através de bandeirola (Verde - SERVIÇO, Vermelho - DEFEITO)
Seção dos condutores de conexão elétrica mm² 4 a 25
Torque dos parafusos de conexão elétrica N.m 3,2 ± 5%
Grau de proteção - IP20
- - Interruptor-seccionador
Norma aplicável - IEC 60947-3
Número de polos - 4
Corrente máxima @ UDC = 1.000 V A 32
Tensão de isolamento - Ui Vdc 1000
Tensão nominal de pulso - Uimp kV 8
Seção dos condutores*** mm² 2,5 a 10
Torque do parafuso da conexão elétrica N.m 1,2 a 1,8
